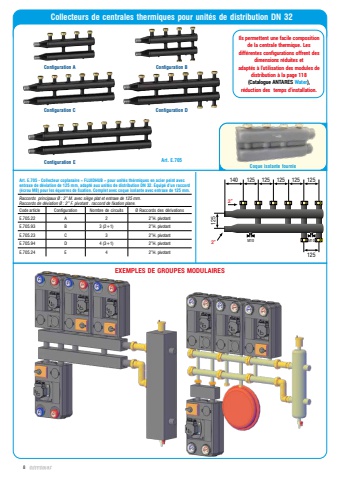

8Collecteurs de centrales thermiques pour unit%u00e9s de distribution DN 32Art. E.705 - Collecteur coplanaire %u00ab FLUIDHUB %u00bb pour unit%u00e9s th%u00e9rmiques en acier peint avecentraxe de d%u00e9viation de 125 mm, adapt%u00e9 aux unit%u00e9s de distribution DN 32. %u00c9quip%u00e9 d%u2019un raccord (%u00e9crou M8) pour les %u00e9querres de fixation. Complet avec coque isolante avec entraxe de 125 mm.Raccords principaux %u00d8 : 2%u201d M. avec si%u00e8ge plat et entraxe de 125 mm.Raccords de d%u00e9viation %u00d8 : 2%u201d F. pivotant . raccord de fixation plane.Code article Configuration Nombre de circuits %u00d8 Raccords des d%u00e9rivationsE.705.22 A 2 2%u201dH. pivotantE.705.93 B 3 (2+1) 2%u201dH. pivotantE.705.23 C 3 2%u201dH. pivotantE.705.94 D 4 (3+1) 2%u201dH. pivotantE.705.24 E 4 2%u201dH. pivotantConfiguration AConfiguration CConfiguration EConfiguration BConfiguration DArt. E.705Ils permettent une facile composition de la centrale thermique. Les diff%u00e9rentes configurations offrent des dimensions r%u00e9duites etadapt%u00e9s %u00e0 l%u2019utilisation des modules de distribution %u00e0 la page 118(Catalogue ANTARES Water),r%u00e9duction des temps d%u2019installation.140 125 125 125 125 125125125M10 M102%u201d2%u201dCoque isolante fournieEXEMPLES DE GROUPES MODULAIRES
